YH2MG84125 ⾼精度⽴式双⾯研磨（抛光）机

本机床为⾃动、⾼效率机床，主要⽤于研磨、抛光零件的平⾯，利⽤ CBN 砂轮、⾦刚⽯砂轮、⾦刚⽯研磨垫、研磨盘等对钢铁、铜、硬质合⾦、玻璃、陶瓷等⾦属、⾮⾦属硬脆材料及半导体材料等进⾏⾼效精密双⾯研磨、抛光加⼯。

关键词

⾼效精密双⾯研磨

⾼效精密研磨

精密研磨抛光

研磨抛光设备

所属分类

研磨抛光设备

推荐产品

留言咨询

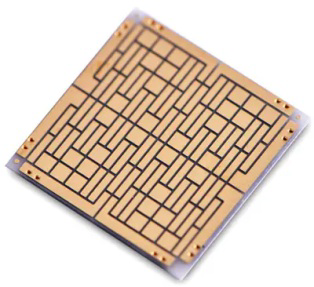

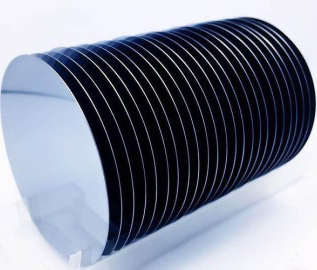

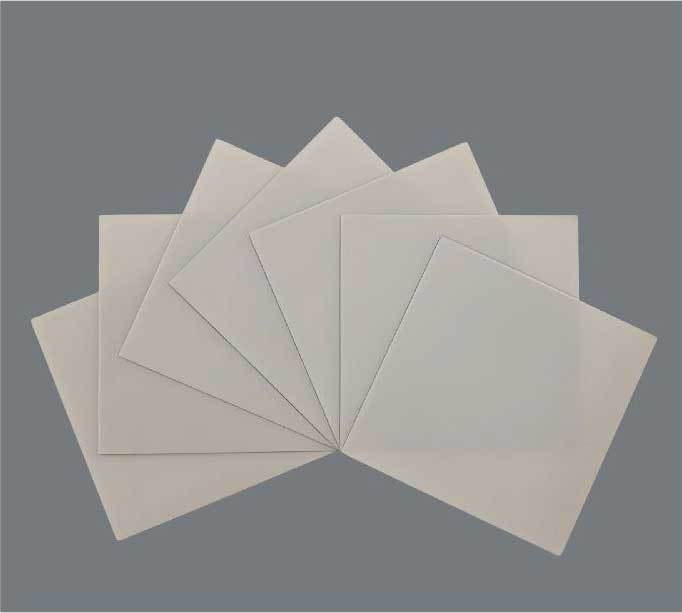

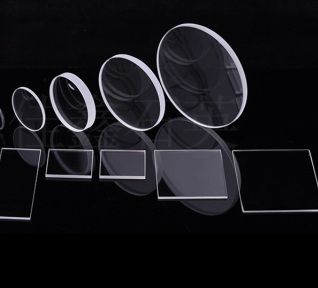

典型加工零件

典型加⼯零件

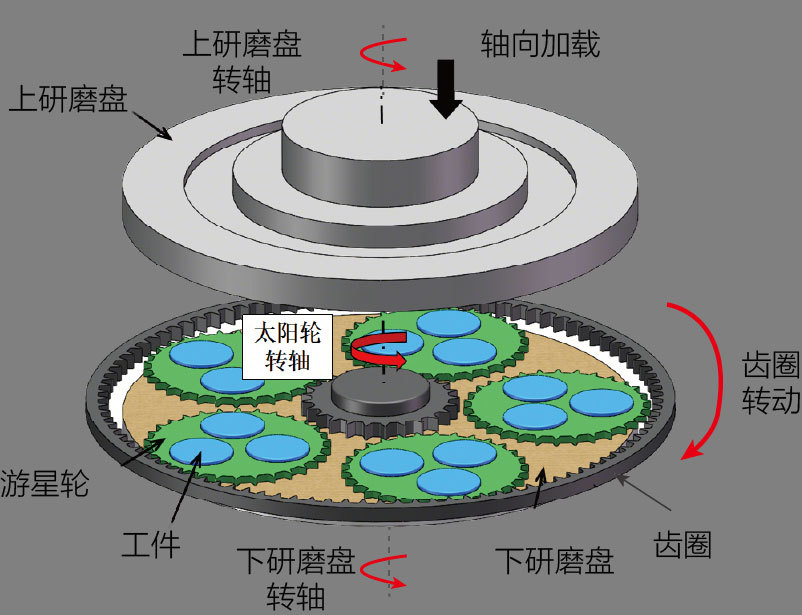

加工方式：

设备亮点

主要特点：

1.四电机独立驱动、无级调速、运行平稳、无冲击、振动小，工艺适应性优良;
2.上盘形面检测和温度检测传感器，实时在线检测工件厚度和盘面变形调整;
3.下盘采用高精度转台轴承承载，保证下盘的精度与稳定性;
4.配置高精密气囊加压系统，实现预压、主压、后压三阶段压力精准控制;
5.机床配套热平衡恒温系统，确保上下盘不变形，保证加工精度;
6.采用PLC控制，专用HMI交互界面，控制灵活可靠，人机界面友好。

技术参数

主要技术参数

序号	项目	参数
1	上/下盘尺寸（外径x内径x厚度）	Φ1250xΦ345x45/50mm
2	游星轮数量	4个
3	可加工最大工件尺寸	420mm(直径或对角线长)
4	最大加工压力	1500Kg
5	上盘最高转速	30r/min
6	下盘最高转速	60r/min
7	太阳轮最高转速	25r/min
8	齿圈最高转速	25r/min
9	设备总功率	55KW
10	主机外形尺寸（长×宽×高）	约2900×2550×3000mm
11	整机重量	约14000Kg
